مونتاژ قطعات SMD (Surface-Mount Device) یکی از مهمترین مراحل در تولید بردهای الکترونیکی مدرن است که نیازمند دقت و استفاده از مواد مناسب، بهویژه سیم لحیم باکیفیت، میباشد. انتخاب درست سیم لحیم نه تنها بر کیفیت اتصالات، بلکه بر عملکرد و طول عمر برد تأثیر میگذارد. با توجه به ظرافت قطعات SMD و نیاز به اتصالات کوچک و دقیق، شناخت انواع سیم لحیم و پارامترهای کلیدی در انتخاب آن ضروری است. در این مقاله وبسایت سولدکس سولدر، به بررسی انواع جنس سیم لحیم، آلیاژها، اشکال و ویژگیهای مهم آن برای مونتاژ قطعات SMD میپردازیم تا به شما کمک کنیم بهترین گزینه را انتخاب کنید.
نکته: سیم لحیم های soldex به علت داشتن خاصیت اسیدیته بسیار پایین، نوک هویه را خراب نمیکنند و همچنین به علت دود پایین باعث ناراحتی ریوی و مشکلات سلامتی برای اوپراتور نمیشوند. همچنین به دلیل ذوب در دمای پایینتر، به قطعات الکترونیکی صدمه نمیرساند.
لحیمکاری چیست و چرا مهم است؟
تعریف لحیمکاری

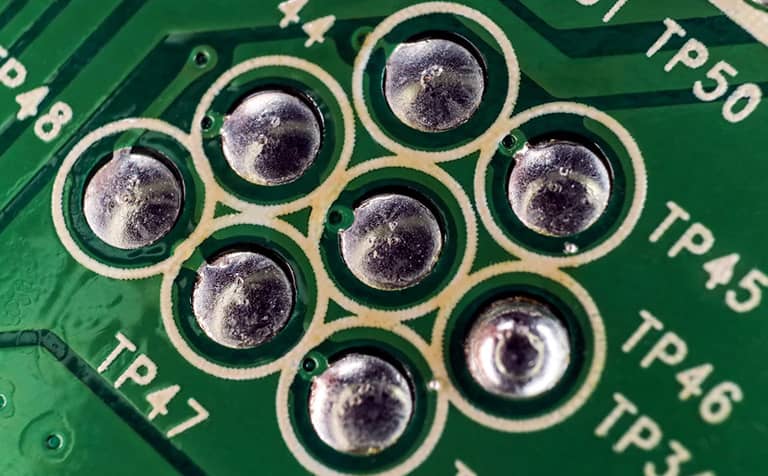

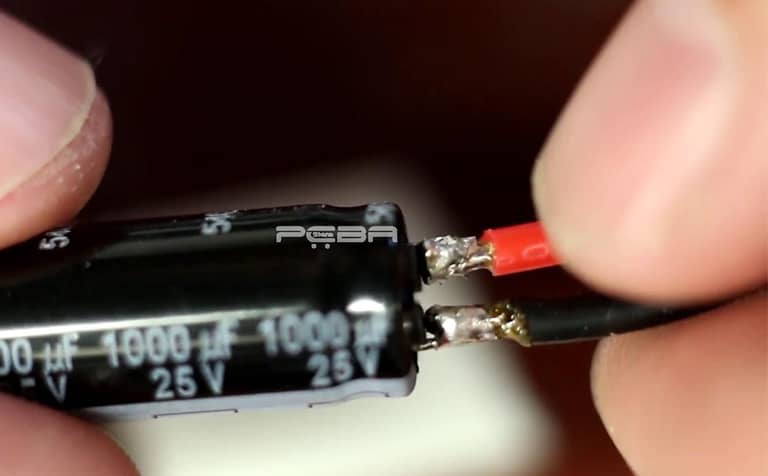

لحیمکاری یا Soldering فرآیندی است که در آن دو فلز با استفاده از یک ماده پرکننده (معمولاً آلیاژی از فلزات مثل قلع) در دمای بالا به هم متصل میشوند. این ماده پرکننده، که به آن لحیم یا Solder گفته میشود، با ذوب شدن و سرد شدن، اتصالی محکم و رسانا ایجاد میکند. در صنعت الکترونیک، بهویژه برای مونتاژ قطعات SMD روی بردهای PCB (Printed Circuit Board)، لحیمکاری نقش حیاتی دارد، زیرا اتصالات باید کوچک، دقیق و قابل اعتماد باشند.
اهمیت در مونتاژ SMD

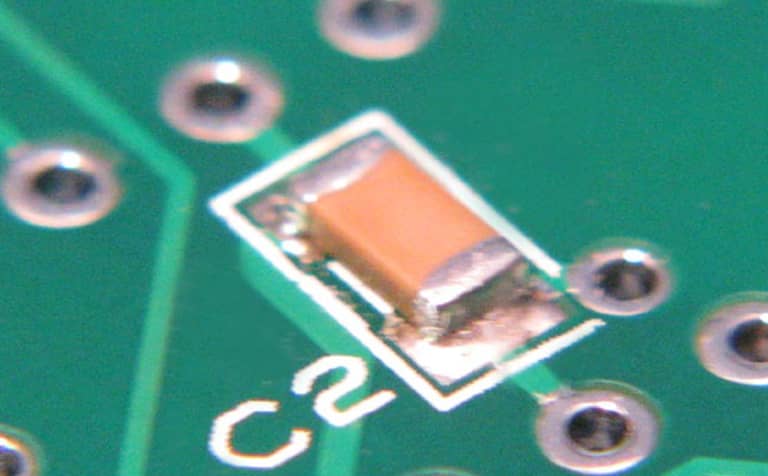

قطعات SMD به دلیل اندازه کوچک و چگالی بالای قرارگیری روی برد، به سیم لحیمی نیاز دارند که نقطه ذوب مناسب، چسبندگی عالی و کیفیت بالا داشته باشد. انتخاب نادرست میتواند به مشکلاتی مثل اتصال سرد (Cold Joint)، موی قلع (Tin Whisker) یا حتی خرابی قطعات منجر شود. به همین دلیل، شناخت انواع سیم لحیم و ویژگیهای آنها برای موفقیت در این فرآیند ضروری است.
نکته: برای لحیم کاری قطعات smd از سیم لحیم با قطر بسیار نازکتر استفاده میشود، مانند سیم لحیم .فلاکسی که داخل سیم لحیم سولدکس هست، سبب ایجاد چسبندگی بالا شده کمه استفاده از آن را راحتتر کرده است.
انواع جنس و آلیاژهای سیم لحیم
آلیاژهای سربدار (Lead-Alloy Solder)
سیم لحیم سربدار، معمولاً ترکیبی از قلع (Sn) و سرب (Pb) است که به دلیل نقطه ذوب پایین و شکلپذیری خوب پس از سرد شدن، سالها انتخاب اصلی در صنعت الکترونیک بوده است. معروفترین این آلیاژها شامل Sn60Pb40 (60% قلع و 40% سرب) با دمای ذوب 183-190 درجه سانتیگراد و Sn63Pb37 (63% قلع و 37% سرب) با دمای ذوب 183 درجه سانتیگراد هستند. این آلیاژها به دلیل سرعت ذوب و سرد شدن مناسب، برای لحیمکاری دستی قطعات SMD بسیار مناسباند، اما به دلیل سمی بودن سرب، استفاده از آنها در بسیاری از کشورها محدود شده است.
آلیاژهای بدون سرب (Lead-Free Solder)
با افزایش آگاهی از خطرات زیستمحیطی و سلامتی سرب، آلیاژهای بدون سرب جایگزین شدند. این آلیاژها معمولاً از قلع به همراه فلزاتی مثل نقره (Ag)، مس (Cu)، بیسموت (Bi) یا آنتیموان (Sb) تشکیل میشوند. به عنوان مثال، Sn96.5Ag3.5 (96.5% قلع و 3.5% نقره) با دمای ذوب 221 درجه سانتیگراد و Sn95.5Ag4Cu0.5 (95.5% قلع، 4% نقره و 0.5% مس) با دمای ذوب 217 درجه سانتیگراد از گزینههای رایج هستند. این آلیاژها ایمنترند، اما نقطه ذوب بالاتر و هزینه بیشتر، چالشهایی مثل نیاز به تجهیزات پیشرفتهتر و احتمال مشکلات کیفیتی را به همراه دارند.
آلیاژهای خاص
برخی آلیاژها برای کاربردهای ویژه طراحی شدهاند. مثلاً Sn42Bi57Ag1 (42% قلع، 57% بیسموت و 1% نقره) با دمای ذوب پایین 138 درجه سانتیگراد برای قطعات حساس به حرارت مناسب است. همچنین، آلیاژهای حاوی نقره (مثل Sn62Pb36Ag2) برای کاهش اثر مهاجرت نقره (Silver Migration) در بردهای با فلزات مختلف به کار میروند. این آلیاژها شکنندگی کمتری دارند و برای مونتاژ SMD با دقت بالا ایدهآلاند.
پارامترهای مهم در انتخاب سیم لحیم برای SMD
شکل لحیم

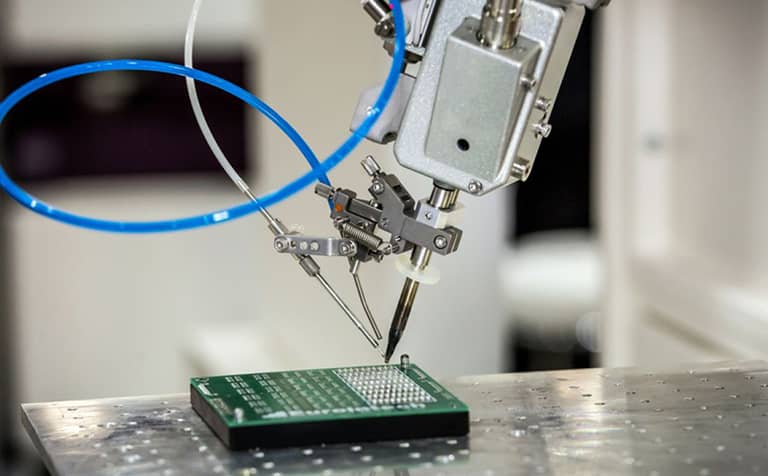

سیم لحیم (Solder Wire) به دلیل انعطافپذیری و امکان استفاده دستی، رایجترین شکل برای مونتاژ SMD است. با این حال، خمیر لحیم (Solder Paste) نیز برای روشهای خودکار مثل Reflow Soldering بسیار پرکاربرد است. انتخاب بین این دو به تکنیک مونتاژ بستگی دارد؛ برای لحیمکاری دستی، سیم لحیم مناسبتر است.
جنس و ترکیب آلیاژ
برای قطعات SMD، آلیاژی با نقطه ذوب پایین و چسبندگی خوب ضروری است. آلیاژهای سربدار برای کارهای دستی به دلیل سهولت استفاده ترجیح داده میشوند، اما در پروژههای صنعتی یا صادراتی، آلیاژهای بدون سرب با استاندارد RoHS (محدودیت مواد خطرناک) الزامیاند. انتخاب بین این دو به مقررات منطقهای و نیاز پروژه بستگی دارد.
دمای ذوب
دمای ذوب باید با دمای تحمل قطعات SMD هماهنگ باشد. قطعات SMD معمولاً به دمای بالا حساساند، بنابراین آلیاژهایی با دمای ذوب زیر 220 درجه سانتیگراد (مثل Sn63Pb37 یا Sn42Bi57Ag1) مناسبترند. آلیاژهای بدون سرب با دمای ذوب بالاتر (مثل Sn96.5Ag3.5) نیاز به کنترل دقیقتر دما دارند.
نوع هسته فلاکس
فلاکس درون سیم لحیم به حذف اکسیدها و بهبود اتصال کمک میکند. سه نوع اصلی شامل هسته اسیدی (Acid Core) برای فلزات سخت، هسته رزین (Rosin Core) برای بردهای الکترونیکی و هسته جامد (Solid Core) بدون فلاکس هستند. برای SMD، هسته رزین به دلیل عدم خوردگی و کیفیت بالا بهترین انتخاب است.
قطر سیم
قطعات SMD نیاز به سیمهای نازک دارند تا لحیمکاری دقیق انجام شود. قطرهای 0.3 تا 0.8 میلیمتر (مثل 0.5 میلیمتر) برای این کار ایدهآلاند، زیرا مقدار لحیم را کنترل کرده و از اتصال اضافی بین پدها جلوگیری میکنند.
انواع سیم لحیم مناسب برای قطعات SMD
سیم لحیم با هسته رزین (Rosin Core Solder)
این نوع سیم لحیم، که اغلب با آلیاژهایی مثل Sn60Pb40 یا Sn63Pb37 عرضه میشود، به دلیل وجود فلاکس رزین در هسته، بهترین گزینه برای مونتاژ دستی SMD است. فلاکس رزین اکسیدها را پاک میکند و اتصالی تمیز و براق ایجاد میکند، بدون اینکه پسماند خورنده باقی بگذارد. قطرهای 0.5 تا 0.8 میلیمتر این سیم برای کارهای ظریف SMD بسیار مناسباند.
سیم لحیم بدون سرب با هسته فلاکس
سیمهای بدون سرب مثل Sn95.5Ag4Cu0.5 با هسته فلاکس، برای پروژههایی که باید استانداردهای زیستمحیطی را رعایت کنند، ایدهآل هستند. این سیمها با فلاکس مناسب، مشکلات موی قلع و اتصال سرد را کاهش میدهند، اما به دلیل دمای ذوب بالاتر (حدود 217 درجه)، نیاز به مهارت و ابزار پیشرفتهتری دارند. قطر 0.3 تا 0.6 میلیمتر برای SMD توصیه میشود.
سیم لحیم نقرهدار
سیمهایی با آلیاژ نقره (مثل Sn62Pb36Ag2) برای بردهایی که احتمال مهاجرت نقره وجود دارد، مناسباند. این آلیاژ با دمای ذوب 179 درجه و چسبندگی عالی، در مونتاژ SMD با قطعات حساس به کار میرود. حضور نقره باعث استحکام بیشتر و کاهش شکنندگی میشود، اما هزینه بالاتری دارد.
سیم لحیم با دمای ذوب پایین
آلیاژهایی مثل Sn42Bi57Ag1 با دمای ذوب 138 درجه برای قطعات SMD حساس به گرما طراحی شدهاند. این سیمها با هسته رزین، لحیمکاری ایمن و دقیقی را فراهم میکنند و خطر آسیب به قطعات را به حداقل میرسانند، هرچند کمی گرانترند.
نکات کلیدی در انتخاب و استفاده برای SMD
سازگاری با تکنیک مونتاژ

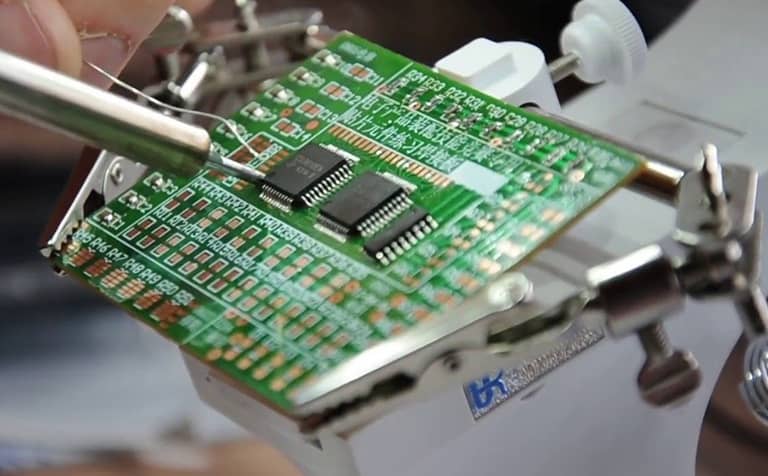

برای لحیمکاری دستی SMD، سیم لحیم با هسته رزین و قطر نازک (0.5 میلیمتر) بهترین انتخاب است. اما در روش Reflow، خمیر لحیم با آلیاژ بدون سرب ترجیح داده میشود. نوع تکنیک مونتاژ، تعیینکننده شکل و آلیاژ لحیم است.
کیفیت برند
برندهای معتبر مثل سولدکس، که سیمهای لحیم No Clean و بدون سرب با کیفیت بالا تولید میکنند، تضمینکننده اتصالات مطمئن هستند. این برند با تنوع آلیاژ و رعایت استانداردهای جهانی، برای مونتاژ SMD گزینهای عالی است.
رعایت ایمنی و استانداردها
در انتخاب آلیاژ، به محدودیتهای زیستمحیطی مثل RoHS)) و سلامت کاربر توجه کنید. همچنین، از فلاکس مناسب برای جلوگیری از مشکلات کیفیتی استفاده کنید و پسماند را تمیز کنید.
انتخاب سیم لحیم مناسب برای قطعات SMD به فاکتورهایی مثل آلیاژ، دمای ذوب، نوع فلاکس و قطر بستگی دارد. سیمهای سربدار با هسته رزین (مثل Sn63Pb37) برای لحیمکاری دستی به دلیل سهولت و کیفیت بالا مناسباند، در حالی که آلیاژهای بدون سرب (مثل Sn95.5Ag4Cu0.5) برای پروژههای صنعتی و زیستمحیطی ایدهآل هستند. آلیاژهای خاص مثل نقرهدار یا دمای پایین نیز برای شرایط ویژه کاربرد دارند. با توجه به ظرافت SMD، استفاده از سیمهای نازک (0.3 تا 0.8 میلیمتر) و برندهای معتبر مانند سولدکس، که کیفیت و تنوع را تضمین میکنند، موفقیت مونتاژ را افزایش میدهد. با رعایت این نکات، میتوانید بهترین سیم لحیم را برای پروژه خود انتخاب کنید و اتصالاتی دقیق و بادوام داشته باشید.
