لحیمکاری سیم به باتری یکی از مهارتهای کاربردی در پروژههای الکترونیکی است که اگر به درستی انجام شود، اتصالی مطمئن و بادوام ایجاد میکند. این فرآیند ممکن است در نگاه اول ساده به نظر برسد، اما نیاز به شناخت دقیق ابزارها، مواد و تکنیکها دارد. در این مقاله ازوبسایت سولدکس سولدر، ابتدا به بررسی ویژگیهای سیم و باتری میپردازیم، سپس ابزارهای لازم را معرفی میکنیم و در نهایت، آموزش گامبهگام لحیمکاری را با جزئیات ارائه میدهیم تا بتوانید این کار را با موفقیت انجام دهید.
شناخت انواع سیم و ویژگیهای آنها
انواع سیم مناسب برای لحیمکاری
برای لحیم کردن به باتری، انتخاب سیم مناسب بسیار مهم است. معمولاً از سیمهای تکرشته (Solid Wire) یا چندرشته (Stranded Wire) استفاده میشود. سیمهای چندرشته به دلیل انعطافپذیری بیشتر و انتقال بهتر جریان، گزینه بهتری برای اتصال به باتری هستند. جنس سیم نیز اغلب از مس با روکش قلع است، زیرا مس رسانایی بالایی دارد و روکش قلع از خوردگی جلوگیری میکند. برند سولدکس با ارائه سیمهای لحیم باکیفیت و متنوع، انتخابی ایدهآل برای این کار است.
اندازه و قطر سیم
قطر سیم باید با جریان مورد نیاز پروژه هماهنگ باشد. برای باتریهای کوچک (مثل AA یا AAA)، سیمهایی با استاندارد AWG 22 تا 24 (قطر حدود 0.6 تا 0.8 میلیمتر) مناسب هستند. اما برای باتریهای بزرگتر (مثل باتریهای لیتیومی 18650)، سیمهای ضخیمتر با AWG 18 تا 20 (قطر 1 تا 1.2 میلیمتر) توصیه میشوند تا از افت ولتاژ و گرمای بیش از حد جلوگیری شود.
عایق سیم
عایق سیم باید مقاوم در برابر حرارت باشد، زیرا لحیمکاری با دمای بالا انجام میشود. عایقهای سیلیکونی یا تفلونی به دلیل تحمل حرارتی بالا، گزینههای بهتری نسبت به PVC هستند که ممکن است در دمای بالا ذوب شوند.
شناخت انواع باتری و ویژگیهای آنها
باتریهای قابل شارژ و غیرقابل شارژ
باتریها به دو دسته اصلی تقسیم میشوند: قابل شارژ (مانند لیتیوم-یون، نیکل-کادمیوم) و غیرقابل شارژ (مانند آلکالاین). باتریهای قابل شارژ مثل 18650 اغلب برای پروژههای DIY استفاده میشوند و به دلیل سطح فلزی صافتر، لحیمکاری روی آنها راحتتر است. باتریهای آلکالاین به دلیل پوشش نازکتر و حساسیت به حرارت، نیاز به دقت بیشتری دارند.
جنس سطح باتری
سطح باتری معمولاً از نیکل، فولاد یا آلیاژهای دیگر ساخته شده است. باتریهای نیکلپوشششده (مانند نیکل-متال هیدرید) به دلیل رسانایی بهتر و مقاومت در برابر خوردگی، برای لحیمکاری مناسبترند. اما باتریهای با پوشش فولادی ممکن است به فلاکس قویتری نیاز داشته باشند تا لحیم به خوبی بچسبد.
خطرات حرارتی
باتریها به حرارت حساساند و دمای بیش از حد میتواند باعث نشتی، انفجار یا کاهش عمر آنها شود. به همین دلیل، باید از هویه با دمای کنترلشده استفاده کرد و زمان لحیمکاری را به حداقل رساند.
ابزارها و مواد مورد نیاز برای لحیمکاری
هویه و تنظیم دما
هویهای با توان 30 تا 60 وات برای این کار مناسب است. برای باتریهای کوچک، دمای 300 تا 350 درجه سانتیگراد کافی است، اما برای باتریهای بزرگتر، ممکن است دمای 400 درجه نیاز باشد. هویههای با نوک نازک (مانند نوک مخروطی) برای دقت بیشتر توصیه میشوند.
سیم لحیم و فلاکس
از سیم لحیم با آلیاژ 60/40 (60% قلع و 40% سرب) یا بدون سرب (قلع-نقره-مس) با قطر 1 تا 1.5 میلیمتر استفاده کنید. وجود هسته فلاکس در سیم لحیم ضروری است، اما اگر سطح باتری مقاوم باشد، فلاکس اضافی (مایع یا خمیری) نیز میتواند به چسبندگی بهتر کمک کند.
ابزارهای جانبی
به یک انبردست نازک، کاتر برای برش عایق سیم، و دستمال مرطوب برای تمیز کردن نوک هویه نیاز دارید. همچنین، استفاده از عینک ایمنی و دستکش توصیه میشود تا از خطرات احتمالی مانند پاشش لحیم جلوگیری شود.
آموزش گامبهگام لحیمکاری سیم به باتری
گام نخست: آمادهسازی ابزار و محیط
ابتدا محیط کاری خود را آماده کنید. یک سطح غیرقابل اشتعال مثل پد سیلیکونی انتخاب کنید و مطمئن شوید که تهویه مناسب است. هویه را روشن کنید و دما را روی 350 درجه تنظیم کنید (برای باتریهای حساس، 300 درجه کافی است). ابزارها و مواد را دم دست قرار دهید. ابزارها و مواد، از جمله سیم لحیم سولدکس، را آماده نگه دارید.
گام دوم: آمادهسازی سیم
طول مورد نیاز سیم را (حدود 5 تا 10 سانتیمتر) با کاتر ببرید. حدود 5 میلیمتر از عایق انتهای سیم را جدا کنید تا رشتههای مسی نمایان شوند. اگر سیم چندرشته است، رشتهها را به هم بتابانید تا یکپارچه شوند. سپس، نوک سیم را با هویه و مقدار کمی لحیم قلعاندود کنید (به این کار Tin کردن میگویند) تا لحیمکاری بعدی راحتتر شود.
گام سوم: آمادهسازی سطح باتری
سطح باتری را با یک پارچه تمیز یا الکل ایزوپروپیل پاک کنید تا از هرگونه چربی یا گردوغبار عاری شود. اگر سطح باتری صاف و براق است، با کاغذ سنباده ریز (شماره 400) آن را کمی زبر کنید تا لحیم بهتر بچسبد. مراقب باشید بیش از حد سنباده نکشید، زیرا ممکن است به پوشش باتری آسیب برسد.
گام چهارم: اعمال فلاکس و لحیمکاری اولیه
مقدار کمی فلاکس مایع یا خمیری را با یک برس کوچک روی محل اتصال باتری بمالید. نوک هویه را به لحیم آغشته کنید و سپس آن را برای 2 تا 3 ثانیه روی سطح باتری قرار دهید تا یک لایه نازک لحیم روی آن بنشیند. این لایه به چسبندگی سیم کمک میکند. مراقب باشید بیش از 5 ثانیه هویه را نگه ندارید تا باتری بیش از حد گرم نشود.
گام پنجم: اتصال سیم به باتری

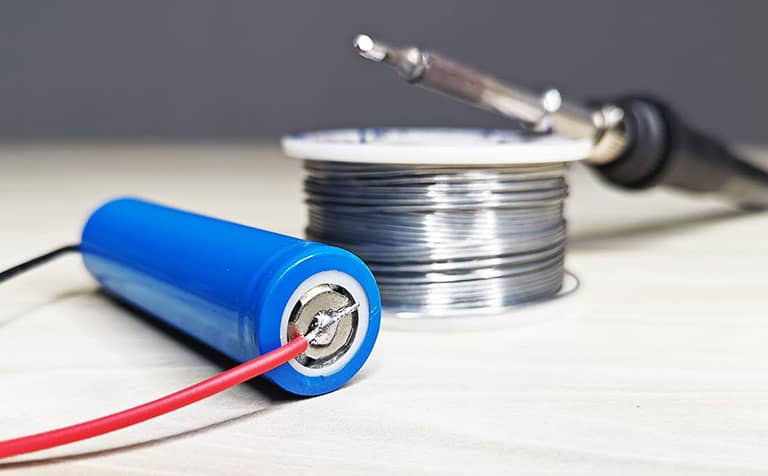

نوک قلعاندودشده سیم را روی نقطه لحیمشده باتری قرار دهید. هویه را دوباره به مدت 2 تا 3 ثانیه روی سیم و سطح باتری بگذارید و همزمان مقدار کمی لحیم اضافه کنید تا اتصال محکمی ایجاد شود. پس از اتمام، هویه را بردارید و اجازه دهید اتصال برای 10 ثانیه خنک شود. از تکان دادن سیم خودداری کنید تا لحیم به خوبی سفت شود.
گام ششم: بررسی و تمیزکاری
اتصال را بررسی کنید؛ باید براق و یکنواخت باشد. اگر لحیم تودهای یا مات است، دوباره با فلاکس و هویه آن را اصلاح کنید. سپس، با الکل و یک پارچه، فلاکس اضافی را پاک کنید تا از خوردگی در آینده جلوگیری شود.
نکات ایمنی و توصیههای نهایی
رعایت ایمنی
همیشه در فضایی با تهویه خوب کار کنید، زیرا دود لحیم میتواند مضر باشد. از تماس مستقیم دست با نوک هویه یا باتری داغ پرهیز کنید. اگر باتری علائم نشتی یا گرمای غیرعادی نشان داد، فوراً کار را متوقف کنید.
توصیهها برای نتیجه بهتر
برای باتریهای حساس، از هویه با کنترل دما استفاده کنید و زمان تماس را به حداقل برسانید. اگر تجربه کمی دارید، ابتدا روی یک باتری قدیمی تمرین کنید. همچنین، میتوانید از نوار نیکلی (Nickel Strip) به جای لحیم مستقیم استفاده کنید که در پروژههای حرفهای رایجتر است.
عیبیابی
اگر سیم به خوبی نچسبید، فلاکس بیشتری اضافه کنید یا دمای هویه را کمی افزایش دهید. اگر لحیم بیش از حد پخش شد، با نوک هویه آن را جمع کنید و دوباره امتحان کنید.
با رعایت این مراحل و نکات، میتوانید سیم را به باتری با موفقیت لحیم کنید. این مهارت نه تنها در پروژههای کوچک، بلکه در ساخت پاوربانک، رباتها و دستگاههای الکترونیکی بزرگتر نیز به کارتان خواهد آمد. تمرین و دقت، کلید رسیدن به نتیجهای حرفهای است!
